| Australische Standardkette Kurzverbindungskette | ||||||

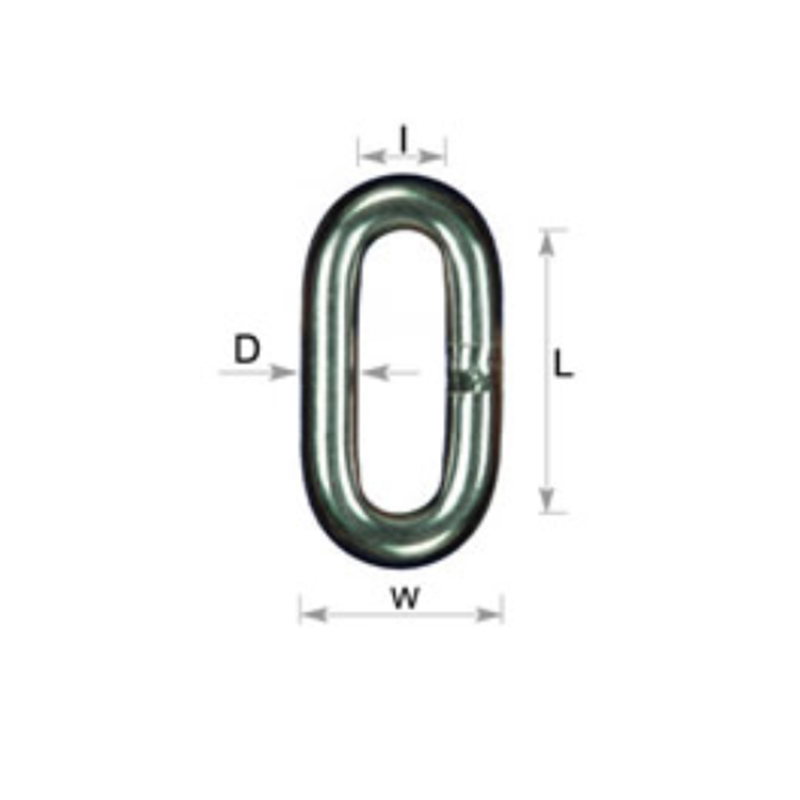

| Kettengröße | Arbeitsbelastung | Verbindungsdimension | Länge pro 100 kg | |||
| Durchmesser | Innenlänge | Außenbreite | Selbstfarbe | H.D.G. | ||
| mm | Tonnen | mm | mm | mm | Meter | Meter |
| 5 | 0.24 | 5 | 14.6 | 17.2 | 174 | 167 |
| 6 | 0.32 | 6.3 | 18.9 | 21.5 | 114 | 108 |
| 8 | 0.53 | 8 | 24 | 27.5 | 70.5 | 67 |
| 10 | 0.83 | 10 | 29.5 | 33.5 | 45.2 | 42.9 |
| 12 | 1.5 | 12.5 | 37.5 | 40.6 | 29.5 | 28 |
| 13 | 1.6 | 13 | 38.8 | 44.6 | 26.9 | 26.3 |
| 16 | 2.31 | 16 | 47 | 54 | 17.6 | 16.7 |
| 20 | 3.45 | 20 | 59.2 | 68.5 | 11.3 | 11.1 |
| 22 | 4.55 | 22 | 64.9 | 77 | 9.5 | 9.2 |
| 24 | 5.43 | 24 | 71 | 82.2 | 7.8 | 7.6 |
| Australische Standard -Medium -Verbindungskette | ||||||
| Kettengröße | Arbeitsbelastung | Verbindungsdimension | Länge pro 100 kg | |||
| Durchmesser | Innenlänge | Außenbreite | Selbstfarbe | H.D.G. | ||
| mm | Tonnen | mm | mm | mm | Meter | Meter |
| 3 | 0.06 | 3.15 | 15.7 | 13.1 | 511 | 498 |
| 4 | 0.11 | 4 | 18.6 | 16 | 320 | 305 |
| 5 | 0.19 | 5 | 22 | 19.4 | 203 | 193 |
| 6 | 0.32 | 6.3 | 26.1 | 23.5 | 129 | 120 |
| 8 | 0.53 | 8 | 32.2 | 29.5 | 77.8 | 74.1 |
| 10 | 0.83 | 10 | 39.1 | 36.2 | 48.5 | 47.1 |
| 12 | 1.35 | 12 | 46 | 44 | 34 | 33.3 |
| 13 | 1.5 | 13 | 49.1 | 46.1 | 29.7 | 27.7 |
| 16 | 2.31 | 16 | 59.6 | 56.5 | 20.2 | 18.2 |
| 20 | 3.67 | 20 | 73.3 | 70 | 12.3 | 11.6 |
| 24 | 5.31 | 24 | 87 | 83.6 | 8.5 | 8 |
| Australische Standard -Long -Link -Kette | ||||||
| Kettengröße | Arbeitsbelastung | Verbindungsdimension | Länge pro 100 kg | |||
| Durchmesser | Innenlänge | Außenbreite | Selbstfarbe | H.D.G. | ||
| mm | Tonnen | mm | mm | mm | Meter | Meter |
| 3 | 0.05 | 3.15 | 22.1 | 15.7 | 555 | 526 |
| 4 | 0.09 | 4 | 25.4 | 18.6 | 345 | 323 |
| 5 | 0.19 | 5 | 29.3 | 21.8 | 217 | 206 |
| 6 | 0.32 | 6.3 | 34.5 | 26.1 | 135 | 128 |
| 8 | 0.53 | 8 | 41.2 | 31.9 | 82.2 | 78.1 |
| 10 | 0.83 | 10 | 49 | 38.7 | 52.9 | 50.2 |
| Australische Standardverbindungskette Klasse 70 Kette | ||||||
| Kettengröße | Arbeitsbelastung | Verbindungsdimension | Länge pro 100 kg | |||
| Durchmesser | Innenlänge | Außenbreite | Selbstfarbe | H.D.G. | ||
| mm | Tonnen | mm | mm | mm | Meter | Meter |
| 6 | 6.3 | 18.9 | 22.05 | 0.88 | 555 | 526 |
| 7 | 7.1 | 21.3 | 24.85 | 18.6 | 345 | 323 |
| 7.3 | 7.3 | 24.0 | 26.60 | 21.8 | 217 | 206 |
| 8 | 8.0 | 24.0 | 28.0 | 26.1 | 135 | 128 |
| 10 | 10.0 | 30.0 | 35.0 | 31.9 | 82.2 | 78.1 |
| 13 | 13.0 | 39.0 | 45.5 | 38.7 | 52.9 | 50.2 |
| Australische Standardverbindungskette Klasse 70 Kette | |||||||
| Kettengröße | Innenlänge | Breite | Mindest-Bruchkraft | Peitschenkapazität | Gewicht | ||
| Max. | Min. | Max. | Min. | ||||
| mm | mm | mm | mm | mm | KN | kg | kg/m |
| 6 | 18.9 | 17.33 | 22.05 | 7.88 | 44.1 | 2.300 | 0.81 |
| 7 | 21.3 | 19.53 | 24.85 | 8.88 | 55.9 | 2.900 | 1.09 |
| 7.3 | 24 | 22 | 26.6 | 10 | 58.9 | 3.000 | 1.16 |
| 8 | 24 | 22 | 28 | 10 | 73.6 | 3.800 | 1.42 |
| 10 | 30 | 27.5 | 35 | 12.5 | 118 | 6.000 | 2.22 |
| 13 | 39 | 35.75 | 45.5 | 16.25 | 176 | 9.000 | 3.75 |
