Aus welchen Schlüsselkomponenten besteht eine Rundschlinge 1T – 20T?

In der anspruchsvollen Welt des Materialtransports, des Bauwesens und des Hebens schwerer Lasten ist die Integrität jeder Komponente von größter Bedeutung. Zu den wichtigsten Werkzeugen in diesem Sektor gehören Rundschlingen, vielseitige und robuste Hebelösungen, die für eine Vielzahl von Anwendungen entwickelt wurden. Zu verstehen, was diese Schlingen ausmacht, ist nicht nur eine Frage technischer Neugier, sondern ein grundlegender Aspekt der Betriebssicherheit und Effizienz.

Der Begriff „ Rundschlinge 1T - 20T „bezieht sich auf eine bestimmte Kategorie von Hebezeugen mit einer Arbeitslastgrenze (WLL) von einer bis zwanzig Tonnen. Hierbei handelt es sich nicht um einfache Gurte oder Seile, sondern um hochentwickelte Baugruppen, die auf Festigkeit, Flexibilität und Haltbarkeit ausgelegt sind. Die Leistung einer Rundschlinge 1T – 20T wird nicht durch ein einzelnes Element bestimmt, sondern durch die synergetische Beziehung zwischen ihren Kernbestandteilen: dem tragenden Kern, dem schützenden Außenmantel und den entscheidenden Endabschlüssen. Ein Fehler in einer dieser Komponenten kann die gesamte Baugruppe gefährden, sodass ein gründliches Verständnis der einzelnen Komponenten für jeden, der an deren Spezifikation, Inspektion oder Verwendung beteiligt ist, von wesentlicher Bedeutung ist.

der tragende Kern: das Herzstück der Rundschlinge

Die wichtigste Komponente jeder Rundschlinge ist ihr innerer tragender Kern. Dieses Element ist für die Aufnahme und Unterstützung der gesamten Zuglast beim Heben verantwortlich. Der Kern bestimmt letztlich die maximale Belastbarkeit und die Dehnungseigenschaften der Schlinge.

Bei Rundschlingen im 1T- bis 20T-Bereich besteht der Kern ausschließlich aus hochleistungsfähigen Kunstfasern, die in einer speziellen, kontinuierlichen Schlaufenkonfiguration angeordnet sind. Die Wahl der Faser ist ausschlaggebend für die Eigenschaften der Schlinge. Das gebräuchlichste und am weitesten verbreitete Material für den Kern ist Polyester (PES)-Filamentgarn. Polyester wird wegen seiner hervorragenden Kombination aus Festigkeit, Flexibilität und Dehnbeständigkeit bevorzugt. Es verfügt über eine moderate Bruchdehnung, die beim Heben einen wertvollen Dämpfungseffekt bietet, Energie absorbiert und Stoßbelastungen sowohl auf die Schlinge als auch auf die Last selbst reduziert. Darüber hinaus bietet Polyester eine gute Beständigkeit gegen Abrieb, die meisten Chemikalien und den Abbau durch ultraviolette (UV-)Strahlung, obwohl eine längere direkte Sonneneinstrahlung dennoch vermieden werden sollte.

Bei spezielleren Anwendungen können andere Materialien verwendet werden. Zum Beispiel, hochfestes Polypropylen (PP) kann in Umgebungen eingesetzt werden, in denen eine Beständigkeit gegen bestimmte Säuren und Basen erforderlich ist oder in denen eine wirklich leichte Schlinge für schwimmfähige Anwendungen erforderlich ist. Allerdings hat Polypropylen einen niedrigeren Schmelzpunkt und ist im Allgemeinen weniger abriebfest als Polyester. Für die anspruchsvollsten Anwendungen, die ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht und minimale Dehnung erfordern, Aramidfasern (z. B. Kevlar®) oder Fasern aus hochmoduligem Polyethylen (HMPE) (z. B. Dyneema® oder Spectra®) werden verwendet. Diese fortschrittlichen synthetischen Fasern ermöglichen eine viel kleinere und leichtere Schlinge, um die gleiche 20-Tonnen-Kapazität zu erreichen. Sie sind jedoch mit höheren Kosten und besonderen Anforderungen an die Handhabung verbunden, insbesondere im Hinblick auf Hitze und Biegeermüdung.

Die Konstruktion des Kerns ist ebenso wichtig wie das Material. Die Garne werden nicht einfach gebündelt; Sie sind geflochten oder parallel zu einer durchgehenden Endlosschleife gelegt . Diese Konstruktionsmethode ist von entscheidender Bedeutung, da sie jegliche Spleiße oder Knoten im Kern eliminiert, die zu Schwachstellen führen würden. Die Endlosschlaufenkonstruktion sorgt dafür, dass die Last gleichmäßig auf alle Fäden über den gesamten Umfang der Schlinge verteilt wird. Die Anzahl der Garne und die Festigkeit des Geflechts sind genau darauf abgestimmt, die angestrebte Arbeitslastgrenze zu erreichen, egal ob 1T, 5T, 10T, 15T oder maximal 20T. Die Integrität dieses Kerns ist die nicht verhandelbare Grundlage, auf der die Sicherheit der Schlinge aufbaut.

Die schützende Außenjacke: die erste Verteidigungslinie

Während der Kern die Last trägt, ist er anfällig für äußere Schäden durch Abrieb, Schnitte, UV-Strahlung und chemische Einwirkung. Hier spielt die Außenjacke ihre unverzichtbare Rolle. Der Mantel ist eine gewebte Schlauchhülle, die den tragenden Kern umhüllt und als dessen Schutzschild dient.

Die Jacke ist normalerweise aus einem strapazierfähigen Polyester- oder Polyestermischgewebe gewebt. Seine Hauptfunktionen sind vielfältig:

• Abriebfestigkeit: Es schützt den Kern vor Abnutzung durch scharfe Kanten, raue Oberflächen oder wiederholten Kontakt beim Ziehen oder Ziehen.
• Umweltschutz: Es schützt den Kern vor Schmutz, Splitt, Feuchtigkeit und direkter Sonneneinstrahlung, die alle die synthetischen Fasern mit der Zeit zersetzen können.
• Eindämmung: Im höchst unwahrscheinlichen Fall eines Kernausfalls hilft der Mantel dabei, die gebrochenen Fasern einzudämmen, wodurch möglicherweise ein katastrophaler, peitschender Ausfall verhindert und ein kleines Maß an Sicherheit geschaffen wird.

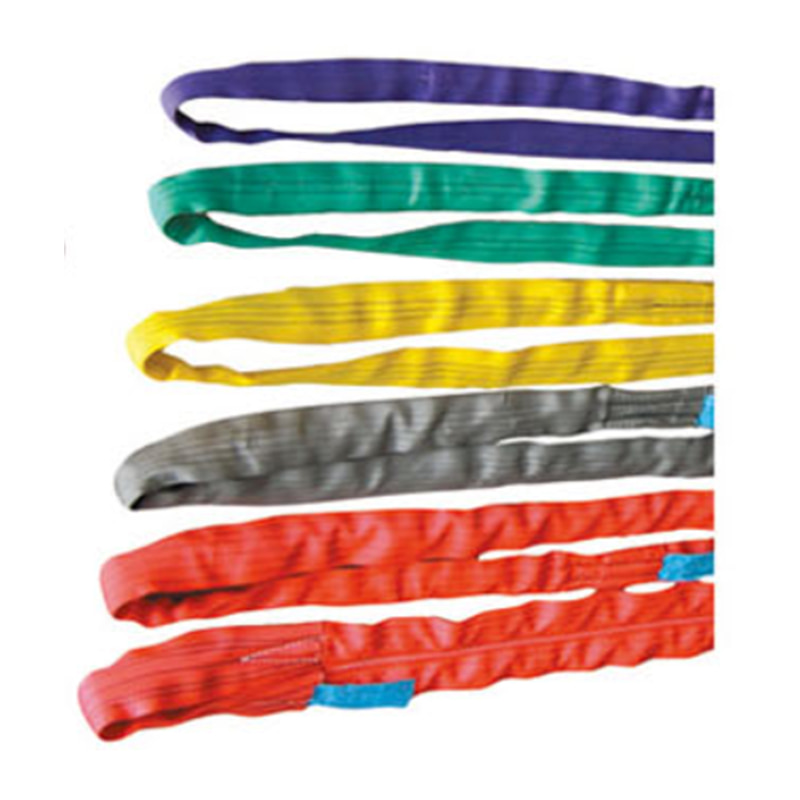

• Identifikation: Die vielleicht sichtbarste Funktion ist die Farbcodierung. In Anlehnung an einen gängigen Industriestandard bietet die Farbe des Mantels einen sofortigen visuellen Hinweis auf die Tragfähigkeit der Rundschlinge.

Die Beziehung zwischen Kern und Mantel ist bewusst nicht integral gestaltet. Das bedeutet, dass die Jacke über die gesamte Länge nicht mit dem Kern vernäht oder verklebt ist. Es handelt sich um einen separaten, losen Ärmel. Dieses Design ist aus mehreren Gründen von entscheidender Bedeutung. Dadurch kann sich der Kern während der Belastung innerhalb des Mantels frei spannen und ausdehnen, ohne dass Reibungspunkte entstehen, die die Kernfasern verbrennen oder aufscheuern könnten. Es ermöglicht auch eine einfache Inspektion; Der Mantel kann entlang des Kerns bewegt werden, um visuell zu prüfen, ob die inneren Garne beschädigt sind. Eine hochwertige Jacke ist dicht gewebt, reißfest und in der Lage, den gleichen Umwelteinflüssen standzuhalten wie der Kern, den sie schützt.

Endabschlüsse: die kritischen Verbindungspunkte

Die Komponenten, die die verbinden Rundschlinge 1T - 20T Die Verbindung zum Hebezeug wird als Endabschluss oder Anschlussstück bezeichnet. Dies sind die Punkte, an denen die Last vom Kranhaken oder Schäkel auf den Anschlagkörper selbst übertragen wird, was sie wohl zu den kritischsten Punkten der Spannungskonzentration macht. Das Design und die Integrität der Endanschlüsse unterliegen daher strengen technischen und Herstellungsstandards.

Es gibt zwei primäre und anerkannte Methoden zum Erstellen von Endabschlüssen an einer Rundschlinge: Spleißen und Nähen.

Spleißen ist ein Verfahren, bei dem die Kerngarne und die Ummantelung wieder in den Körper der Schlinge eingewebt werden, um eine verstärkte Schlaufe, ein sogenanntes Auge, zu bilden. Dadurch entsteht ein unglaublich starker und zuverlässiger Abschluss mit einem glatten, nahtlosen Erscheinungsbild. Eine ordnungsgemäß ausgeführte Verbindung kann dies erreichen 90–95 % der ursprünglichen Stärke des Kerns Dies macht es zur bevorzugten Methode für Schlingen mit der höchsten Tragfähigkeit, insbesondere für solche am oberen Ende des Bereichs wie eine 15T- oder 20T-Rundschlinge. Das gespleißte Auge wird in der Regel an der Stelle, an der es den Haken berühren würde, durch eine zusätzliche Lage Gurtband oder ein Verschleißpolster geschützt, was seine Haltbarkeit weiter erhöht.

Nähen ist eine weitere gängige und äußerst zuverlässige Methode. Bei diesem Verfahren werden die Kerngarne zu einer Öse geschlungen, anschließend wird der Mantel umgeschlagen und mit einem speziellen Kastenstich- oder Riegelmuster mit hochfestem Polyesterfaden befestigt. Die Stichart, die Anzahl der Reihen und die Fadenstärke werden anhand der Tragfähigkeit der Schlinge genau berechnet. Beispielsweise hat eine 1T-Rundschlinge ein anderes Nahtmuster als eine 20T-Rundschlinge. Dieser genähte Bereich schafft eine robuste und dauerhafte Verbindung. Wie beim Spleißen sind auch bei genähten Ösen oft ein Verschleißpolster oder ein Etikett in die Engstelle eingenäht, um sowohl die Nähte als auch die darunter liegende Jacke vor vorzeitigem Verschleiß zu schützen.

Unabhängig von der Methode weist ein hochwertiger Abschluss einige wesentliche Merkmale auf: Er ist frei von Schnitten, Verbrennungen oder Abschürfungen; die Nähte werden gleichmäßig und fest sein, ohne dass Stiche fehlen; und die Öse ist symmetrisch, was eine saubere und gerade Befestigung am Hebehaken ermöglicht. Die Wahl zwischen gespleißten oder genähten Enden hängt oft von den Vorlieben des Herstellers und der spezifischen Anwendung ab, obwohl das Spleißen im Allgemeinen mit den Anwendungen mit der höchsten Beanspruchung verbunden ist.

Unterstützende Komponenten und Fertigungsintegrität

Über die drei Hauptkomponenten hinaus tragen weitere Elemente zur Funktionalität, Sicherheit und Langlebigkeit einer Rundschlinge bei.

Das wichtigste davon ist das Erkennungsmarke . Hierbei handelt es sich um ein obligatorisches Etikett, das normalerweise aus einem haltbaren synthetischen Material besteht und dauerhaft am Körper der Schlinge angebracht ist. Es handelt sich um die Geburtsurkunde und das Rechtsdokument der Schlinge. Ein konformes Tag muss mindestens Folgendes enthalten:

• Der Name oder die Marke des Herstellers.
• Der Code oder die Lagernummer des Herstellers.
• Die Nennarbeitslastgrenze (z. B. 20 t) für verschiedene Anhängetypen (vertikal, Choke, Korb).
• Das Kernmaterial (z. B. Polyester).
• Eine eindeutige Seriennummer oder ein Identifikationscode.

Dieses Etikett darf niemals entfernt werden. Dies ist das erste, was ein Inspektor prüft, um die Tragfähigkeit und Legitimität der Schlinge zu überprüfen. Seriöse Hersteller stellen sicher, dass diese Etiketten sicher angenäht sind und aus Materialien bestehen, die gegen Ausbleichen, Reißen und chemische Einwirkung beständig sind.

Eine weitere unterstützende Funktion ist die Verschleißpolster . Dabei handelt es sich häufig um eine zusätzliche Schicht aus verstärktem Stoff oder einem lederähnlichen Material, die an den Stellen mit dem höchsten Abrieb auf die Jacke genäht wird, typischerweise in der Mitte des Auges oder an der Engstelle. Diese einfache Ergänzung verlängert die Lebensdauer der Schlinge erheblich, indem sie sich selbst zum Schutz der kritischeren Ummantelung und des Kerns darunter opfert.

Schließlich gibt es noch die übergeordnete Komponente, die nicht physisch, aber absolut lebenswichtig ist Qualitätskontrolle während der Herstellung . Dies umfasst alles von der Beschaffung der Rohgarne bis zur Endkontrolle des fertigen Produkts. Es beinhaltet:

• Prüfung des eingehenden Garns auf Zugfestigkeit und Konsistenz.
• Kalibrieren von Flecht- und Webmaschinen auf präzise Toleranzen.
• Schulung der Techniker in den richtigen Spleiß- und Nähtechniken.
• Durchführung einer 100-prozentigen Wiederholungsprüfung der fertigen Schlingen bei einer Belastung oberhalb ihrer Nenntragfähigkeit, um die Integrität sicherzustellen.
• Führen Sie sorgfältige Aufzeichnungen zur Rückverfolgbarkeit.

Dieses Engagement für hervorragende Fertigungsqualität zeichnet ein zuverlässiges, zertifiziertes Unternehmen aus Rundschlinge 1T - 20T von einer generischen und potenziell gefährlichen Nachahmung. Unternehmen, die in dieses Maß an Qualitätskontrolle investieren, wie Shanghai TCH Metals & Machinery Co., Ltd., stellen sicher, dass jede Schlinge, die ihre Anlage verlässt, genau die technische Leistung erbringt und so die Sicherheit und Zuverlässigkeit bietet, auf die Branchen von der Logistik bis zum Bauwesen angewiesen sind.

Auswirkungen der Komponentenqualität auf Leistung und Sicherheit

Die Qualität und das Zusammenspiel dieser Komponenten bestimmen unmittelbar die Leistungsmerkmale und sicheren Einsatzparameter der Rundschlinge. Eine Schlinge mit einem Kern aus minderwertigem Polyester weist eine geringere Dehnungsfestigkeit auf und kann unter der Nennlast unerwartet versagen. Eine locker gewebte Jacke bietet wenig Schutz, was zu einer schnellen Schädigung des Kerns durch Abrieb führt. Ein schlecht genähter oder gespleißter Abschluss ist ein katastrophaler Fehler, der nur darauf wartet, passiert zu werden, da der Verbindungspunkt der am stärksten beanspruchte Bereich ist.

Darüber hinaus bestimmen die Komponenten das Verhalten der Schlinge bei unterschiedlichen Anschlägen. Die vertikale Anhängerkupplung nutzt die volle Straight-Pull-Kapazität des Kerns (z. B. 10T). Die Korbkupplung Durch die Verteilung der Last auf zwei Teile der Schlinge lässt sich die Kapazität effektiv verdoppeln. Dies hängt jedoch vom Winkel zwischen den Beinen ab. Die Halsbandkupplung , das sich um die Last wickelt und durch seine eigene Öse verläuft, verringert die Kapazität aufgrund der scharfen Biegung und der erhöhten Belastung des Mantels und des Abschlusses. Um die richtige Wahl zu treffen, ist es wichtig zu verstehen, dass Rumpf, Jacke und Augen als System funktionieren Rundschlinge 1T - 20T für einen bestimmten Aufzug und für dessen Verwendung innerhalb seiner sicheren Betriebsgrenzen.

Auch die Umgebung spielt eine Rolle. Chemikalien, die Polyester abbauen, greifen sowohl den Kern als auch die Ummantelung an. Extreme Hitze, beispielsweise durch die Nähe von geschmolzenem Metall oder Schweißschlacke, kann die synthetischen Fasern schmelzen oder stark schwächen. UV-Strahlung bei längerer Lagerung im Freien führt zur Versprödung. Jede Komponente muss vor jedem Gebrauch auf Anzeichen von Umweltschäden untersucht werden.
