Was sind die häufigsten Schadensarten und Versagensarten bei einer Stahldrahtseilschlinge?

Einleitung: Die entscheidende Rolle von Drahtseilschlingen

Im komplexen Zusammenspiel von Schwerindustrie, Baugewerbe, Logistik und Fertigung ist die sichere und effiziente Bewegung von Lasten von größter Bedeutung. Im Mittelpunkt unzähliger Hebevorgänge steht eine Komponente, deren Integrität nicht verhandelbar ist: die Anschlagseil aus Stahldraht . Diese Schlingen sind die entscheidende Verbindung zwischen dem Haken eines Krans und der zu hebenden Last. Sie tragen ein enormes Gewicht und sorgen für die Sicherheit von darunter liegenden Personen und Vermögenswerten. Das Verstehen ihrer Fehlermodi ist nicht nur eine technische Übung; Es ist eine tragende Säule der Betriebssicherheit und des Risikomanagements. A Anschlagseil aus Stahldraht ist eine Baugruppe, die oft Beschläge wie Haken, Ösen oder Aufhängeglieder enthält und dazu dient, eine Verbindung zum Heben zu bilden. Seine Leistung hängt direkt von seinen Materialeigenschaften, seiner Konstruktion, seiner Verwendung und vor allem von der Sorgfalt bei der Inspektion und Wartung ab.

Die Folgen eines Ausfalls der Schlinge können katastrophal sein und zu schweren Verletzungen, Todesfällen, erheblichen Sachschäden und erheblichen Betriebsausfällen führen. Daher ist ein tiefes, praktisches Wissen darüber, wie und warum a Anschlagseil aus Stahldraht abbauen kann, ist für jeden Einzelnen, der an seiner Spezifikation, Auswahl und Verwendung beteiligt ist, von entscheidender Bedeutung. Dieser Artikel bietet eine sorgfältige Untersuchung der häufigsten Schadensarten und Fehlermodi, die diese unverzichtbaren Werkzeuge beeinträchtigen. Indem das Personal lernt, die frühen Anzeichen einer Verschlechterung zu erkennen, kann es fundierte Entscheidungen treffen, eine Schlinge außer Betrieb zu nehmen, bevor sie einen kritischen Zustand erreicht.

Als Unternehmen mit über zwei Jahrzehnten Erfahrung in der Herstellung und dem weltweiten Vertrieb von Rigging-Hardware hat Shanghai TCH Metals & Machinery Co., Ltd. ein tiefgreifendes Verständnis für die realen Herausforderungen entwickelt, mit denen Schlingennutzer konfrontiert sind. Dieses Know-how, das durch die Lieferung robuster Produkte an anspruchsvolle Sektoren wie Bauwesen, Logistik und Schwerindustrie in Nordamerika, Europa und Japan gewonnen wurde, begründet unser Engagement, nicht nur qualitativ hochwertige Anschlagmittel bereitzustellen, sondern auch das Wissen zu fördern, das für deren sicheren lebenslangen Einsatz erforderlich ist.

Abschnitt 1: Die Anatomie einer Drahtseilschlinge und ihre inhärenten Schwachstellen

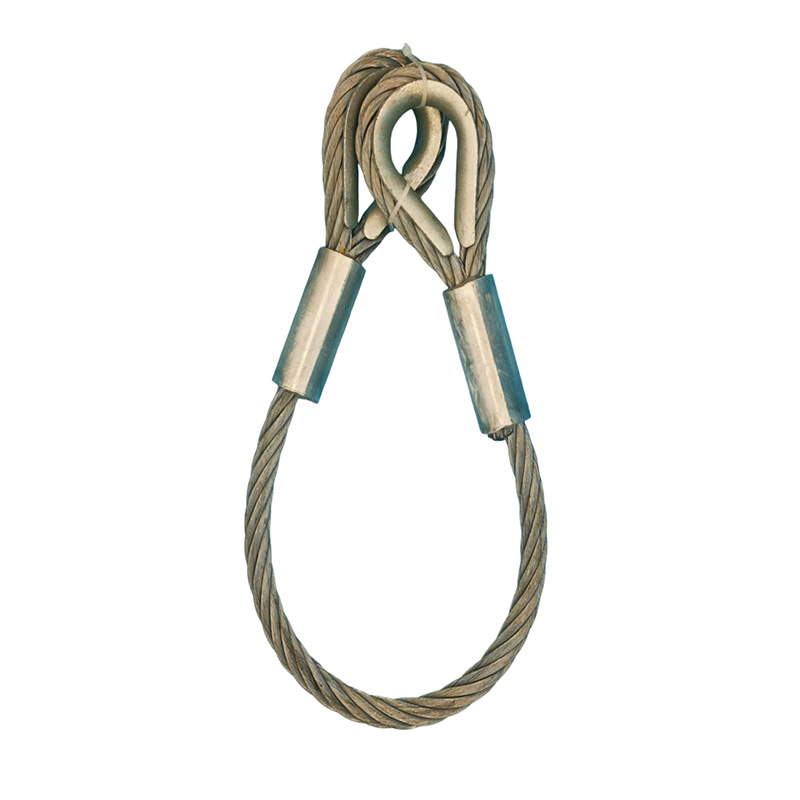

Um das Scheitern zu verstehen, muss man zunächst das Objekt selbst verstehen. A Anschlagseil aus Stahldraht ist eine komplexe mechanische Struktur, kein einfacher homogener Metallstab. Seine Stärke und Flexibilität verdankt es seinem Mehrkomponenten-Design, aber jede Komponente stellt auch eine potenzielle Fehlerquelle dar.

Ein typisches Drahtseil besteht aus drei Schlüsselelementen:

• Drähte: Das kleinste Element, einzelne Stahlfäden, die auf einen bestimmten Durchmesser gezogen werden.
• Stränge: Eine Gruppe von Drähten, die spiralförmig um einen zentralen Kern gelegt sind.
• Kern: Das Grundelement verläuft durch die Mitte des Seils. Dabei kann es sich um einen Faserkern (FC) handeln, der für Flexibilität und innere Schmierung sorgt, oder um einen unabhängigen Drahtseilkern (IWRC), der für höhere Festigkeit und Druckfestigkeit sorgt.

Diese Komponenten werden in einem bestimmten Muster verlegt, das als Seilkonstruktion bezeichnet wird (z. B. 6x19 IWRC, 7x19 FC). Die Schlinge wird hergestellt, indem dieses Seil in eine bestimmte Konfiguration gebracht wird – etwa ein einzelnes Bein, ein Zaumzeug, ein Korb oder eine Halsbandkupplung – und Endstücke oder Endbeschläge angebracht werden. Diese Fittings, die gestaucht, gepresst oder mechanisch befestigt werden können, sind selbst kritische Punkte, die einer strengen Prüfung bedürfen.

Die inhärente Verletzlichkeit von a Anschlagseil aus Stahldraht ergibt sich aus seinem Arbeitszyklus. Es ist ständig einer Kombination aus Zugspannungen, Biegeermüdung, Abrieb und Umwelteinflüssen ausgesetzt. Im Laufe der Zeit führen diese Kräfte dazu, dass die einzelnen Drähte und die Verbindungen zwischen ihnen beschädigt werden. Das Ziel der Inspektion und Wartung besteht darin, diese Verschlechterung zu überwachen und die Schlinge außer Betrieb zu nehmen, lange bevor der kumulative Schaden ihre Tragfähigkeit beeinträchtigt.

Abschnitt 2: Mechanischer Verschleiß und Abrieb – Das langsame Mahlen

Die häufigste und optisch offensichtlichste Form der Beschädigung eines Anschlagseil aus Stahldraht ist äußerer mechanischer Verschleiß. Dies geschieht, wenn die Außendrähte der Schlinge beim Heben, Bewegen und Senken an Oberflächen, anderen Schlingen oder der Last selbst reiben.

A. Arten von abrasivem Verschleiß:

• Allgemeine äußere Abnutzung: Dabei handelt es sich um den gleichmäßigen Materialverlust der Außendrähte der Litzen. Es glättet die Außenkonturen der Drähte und verringert ihren Durchmesser. Während im Laufe der Lebensdauer einer Schlinge mit einem gewissen Verschleiß zu rechnen ist, schwächt übermäßiger Verschleiß das Seil erheblich, indem es seine metallische Querschnittsfläche verringert, was direkt seine Bruchfestigkeit verringert.
• Einstechen oder Einschnüren: Dies geschieht, wenn eine Schlinge wiederholt über eine scharfe Kante oder eine Rolle (Riemenscheibe) mit einem inkompatiblen Durchmesser verwendet wird. Der ständige Druck und die Reibung erzeugen eine lokale Rille, die das Seil an dieser bestimmten Stelle stark beeinträchtigt. Diese Art der Abnutzung ist besonders gefährlich, da sie die Belastung konzentriert.
• Strahlen: Dabei handelt es sich um das Hämmern oder Abflachen der Außendrähte. Die Ursache hierfür liegt häufig darin, dass die Schlinge gegen harte Oberflächen geschlagen oder über den Boden geschleift wird. Durch das Kugelstrahlen wird der Draht verfestigt, wodurch er spröde und anfälliger für Risse wird.

B. Einflussfaktoren:

• Schleppschlingen: Das Ziehen einer Schlinge über abrasive Oberflächen wie Beton oder Stahldecks ist eine der Hauptursachen für schnellen Verschleiß.
• Unsachgemäßer Gebrauch von Polstern und Protektoren: Wenn eine Schlinge über eine scharfe Kante geführt werden muss und keine Eckpolster oder Kantenschützer verwendet werden, beschleunigt sich der Rillenverschleiß exponentiell.
• Schlechtes Seil-zu-Rollen-Verhältnis: Die Verwendung eines Drahtseils auf einer zu kleinen Seilscheibe führt dazu, dass sich das Seil zu stark biegt, was zu erhöhter innerer und äußerer Reibung und Verschleiß führt.
• Sand- und Schmutzinfiltration: Abrasive Partikel (Schmutz, Sand, Metallspäne) können sich im Seil festsetzen und bei jeder Biegung des Seils wie Sandpapier auf die inneren Drähte wirken.

Abschnitt 3: Ermüdungsversagen – Der unsichtbare Riss

Müdigkeit ist ein heimtückischer und oft missverstandener Fehlermodus. Im Gegensatz zu abrasivem Verschleiß, der deutlich sichtbar ist, kann Ermüdung im Inneren des Seils entstehen und sich ausbreiten, ohne dass äußere Anzeichen erkennbar sind, bis es zu einem plötzlichen Ausfall kommt. Unter Ermüdung versteht man die fortschreitende und lokalisierte Strukturschädigung, die auftritt, wenn ein Material zyklischer Belastung ausgesetzt wird. Bei einem Anschlagseil aus Stahldraht bedeutet dies das wiederholte Aufbringen und Lösen von Lasten oder das ständige Biegen und Strecken über einer Seilscheibe.

A. Arten der Ermüdung:

• Biegeermüdung: Dies ist die häufigste Form. Es entsteht, wenn ein Drahtseil um eine Seilscheibe oder eine andere Krümmung gebogen wird. Dabei werden die einzelnen Drähte an der Außenseite der Biegung gedehnt (auf Zug gesetzt), während die an der Innenseite gestaucht werden. Mit jedem Zyklus beginnen sich Mikrorisse auf der Oberfläche der Drähte zu bilden, die schließlich wachsen, bis der Draht bricht. Diese Brüche haben oft ein charakteristisches quadratisches, kristallines Aussehen.
• Spannungsermüdung: Dies geschieht auch ohne Bücken, einfach durch wiederholtes Aufbringen und Entfernen einer Last. Während es bei Schlingen weniger häufig vorkommt als bei Laufseilen (wie bei einem Kran), kann es bei Anwendungen mit schnellen, sich wiederholenden Hubzyklen ein Faktor sein.

B. Ermüdung erkennen:
Der primäre Hinweis auf Müdigkeit ist das Vorhandensein mehrerer gebrochene Drähte . Der Ort und das Muster dieser Brüche sind jedoch entscheidend für die Diagnose:

• Zufällig verteilte gebrochene Drähte: Ein paar über die Länge des Seils verstreute gebrochene Drähte weisen oft auf allgemeine Ermüdung oder Alterung hin.
• Lokalisierte Brüche bei einer Anprobe: Brüche, die sich an einer Buchse oder Zwinge konzentrieren, können auf Ermüdung hinweisen, die durch einen schlechten Anschluss oder einen Punkt mit hoher Spannungskonzentration verursacht wird.
• Pausen in „Valleys“: Brüche in den Wellentälern zwischen den Strängen deuten auf eine innere Ermüdung hin, die oft durch hohe innere Spannungen oder mangelnde Schmierung verursacht wird.

Ermüdungsversagen ist ein Hauptgrund dafür, dass eine Sichtprüfung nicht immer ausreichend ist. Eine Schlinge mag oberflächlich betrachtet intakt erscheinen, weist aber im Inneren zahlreiche Drahtbrüche auf. Dies unterstreicht, wie wichtig es ist, ausgediente Schlingen zu Trainingszwecken aufzuschneiden, um diesen verborgenen Schaden aufzudecken.

Abschnitt 4: Überlastung und Stoßbelastung – Die unmittelbare Katastrophe

Jede Stahldrahtseilschlinge ist mit einer bestimmten Arbeitslastgrenze (WLL) bewertet. Dabei handelt es sich um die maximale Masse, die sie in einer bestimmten Konfiguration unter normalen Betriebsbedingungen heben kann. Die WLL wird durch Anwendung eines Designfaktors (häufig 5:1) auf die Mindestbruchkraft des Seils abgeleitet. Überlastung liegt dann vor, wenn eine Belastung diese WLL überschreitet, Dadurch werden die Drähte belastet, was zu sofortigen, dauerhaften Schäden oder einem sofortigen Ausfall führen kann.

A. Arten der Überlastung:

• Statische Überlastung: Hierbei handelt es sich um die Anwendung einer einzelnen, anhaltenden Last, die die Tragfähigkeit der Schlinge überschreitet. Dies kann zu einem Nachgeben führen, bei dem sich die Drähte und Litzen dauerhaft dehnen und verformen, wodurch die ursprüngliche Konstruktion und Festigkeit des Seils zerstört wird. In dem Abschnitt, in dem es zum Nachgeben kam, wirkt die Schlinge oft „eingeschnürt“ oder verlängert.
• Stoßbelastung (dynamisch): Dies ist weitaus gefährlicher und häufiger. Es tritt auf, wenn plötzlich eine Last auf die Schlinge ausgeübt wird, beispielsweise indem die Last ruckartig vom Boden abgehoben wird, während der Bewegung plötzlich angehalten wird oder die Last an einem Hindernis hängenbleibt. Die erzeugte dynamische Kraft kann ein Vielfaches des statischen Gewichts der Last betragen, leicht die Endfestigkeit der Schlinge übersteigen und zu einem sofortigen, katastrophalen Ausfall führen. Bei einer Stoßbelastung erfolgt keine Warnung.

B. Einflussfaktoren und Gefahren:
Stoßbelastungen sind oft das Ergebnis schlechter Montagepraktiken, mangelnder Kommunikation zwischen Kranführer und Monteur oder mangelndem Verständnis der beteiligten Kräfte. Es besteht eine doppelte Gefahr: Erstens kann es zu einem sofortigen Ausfall kommen; Zweitens kann eine Stoßbelastung, die die Schlinge nicht zerreißt, zu versteckten inneren Schäden führen. Drähte können geschwächt werden oder Mikrorisse entwickeln, die die Festigkeit der Schlinge für alle zukünftigen Hebevorgänge erheblich verringern und sie zu einer tickenden Zeitbombe machen. Aus diesem Grund müssen alle Schlingen, von denen bekannt ist, dass sie einer starken Stoßbelastung ausgesetzt waren, sofort außer Betrieb genommen und einer gründlichen Inspektion unterzogen werden, sofern sie nicht zerstört werden.

Abschnitt 5: Korrosion – Der chemische Angriff

Die größte Schwäche von Stahl ist seine Anfälligkeit für Korrosion (Rost), wenn er Sauerstoff und Feuchtigkeit ausgesetzt wird. Bei Anschlagseilen aus Stahldraht ist Korrosion ein unerbittlicher Feind, der sowohl von außen als auch, was noch gefährlicher ist, von innen angreift.

A. Arten und Auswirkungen von Korrosion:

• Oberflächenkorrosion: Dies ist der sichtbare rote Rost, der sich an den Außenkabeln bildet. Auch wenn es schlecht aussieht, wirkt sich Oberflächenrost selbst möglicherweise nicht sofort auf die Festigkeit aus, ist aber ein klares Zeichen dafür, dass sich die Schlinge in einer schädlichen Umgebung befindet und das schützende Schmiermittel beeinträchtigt wurde. Noch wichtiger ist, dass es der Vorbote für schwerwiegendere Schäden ist.
• Lochfraß: Dies geschieht, wenn Oberflächenkorrosion tief in den Draht eindringt und kleine Grübchen oder Hohlräume entstehen. Diese Vertiefungen wirken als Spannungskonzentratoren und werden zu Ausgangspunkten für Ermüdungsrisse. Auch die Querschnittsfläche des Drahtes wird an der Grube verringert, wodurch dieser geschwächt wird.
• Interne Korrosion: Dies ist die gefährlichste Form. Feuchtigkeit und korrosive Stoffe (wie Chloride in Meeresumgebungen oder Chemikalien in Industrieumgebungen) können in den Kern des Seils eindringen. Im Inneren gefangen, greifen sie die inneren Drähte und den Kern selbst an. Dieser Schaden ist völlig unsichtbar und kann ohne äußere Warnzeichen die Festigkeit und Flexibilität des Seils völlig zerstören. Eine Schlinge kann oberflächlich betrachtet intakt erscheinen, der Kern ist jedoch völlig verrostet.

B. Mitwirkende Umgebungen:
Meeres- und Offshore-Betriebe, Chemiefabriken, Düngemittellager und Lebensmittelverarbeitungsanlagen sind Umgebungen mit hohem Risiko. Allerdings kann selbst die normale Lagerung im Freien oder der Einsatz in feuchten Klimazonen zu erheblicher Korrosion führen, wenn die Schlinge nicht ordnungsgemäß gewartet und gelagert wird.

Abschnitt 6: Missbrauch, Missbrauch und Kunstfehler

Viele Ausfälle von Hebegurten sind nicht auf ein einzelnes technisches Phänomen zurückzuführen, sondern sind die direkte Folge unsachgemäßer Handhabung und Verwendung. Diese Kategorie umfasst ein breites Spektrum schädlicher Praktiken, die alle oben beschriebenen Fehlerarten beschleunigen.

• Knicken: Dabei handelt es sich um eine dauerhafte Verformung, die durch unsachgemäßes Auf- oder Abwickeln eines neuen Seils entsteht und zu einer scharfen Biegung führt, die die Lage der Litzen dauerhaft verzerrt. Ein Knick stellt eine schwerwiegende Schwachstelle dar. Ein geknicktes Seil muss sofort entsorgt werden; es lässt sich nicht begradigen.
• Vogelkäfig: Dabei handelt es sich um die erzwungene Ausdehnung der äußeren Stränge vom Kern weg, wodurch ein vogelkäfigartiges Aussehen entsteht. Sie wird durch Torsionsüberlastung verursacht, häufig dann, wenn ein mehrlagiges Seil gezwungen wird, sich zu drehen, oder wenn ein Ende einer Last fixiert ist, während das andere sich frei drehen kann.
• Zerkleinern/Abflachen: Dies geschieht, wenn ein Seil zwischen einer schweren Last und einer harten Oberfläche eingeklemmt wird oder von schwerem Gerät überrollt wird. Es flacht den Querschnitt des Seils ab, beschädigt die Drähte und stört die sorgfältige Ausrichtung seiner Komponenten.
• Hitzeschaden: Die Einwirkung hoher Temperaturen, sei es durch einen Brenner, Schweißspritzer oder die Nähe zu einem Ofen, kann die Wärmebehandlung der Stahldrähte verändern. Dadurch wird der Stahl geglüht (erweicht), was seine Festigkeit drastisch verringert. Zu den Anzeichen können eine Blaufärbung oder Verfärbung des Metalls, eine Verkohlung eines Faserkerns oder ein spürbarer Steifigkeitsverlust gehören.
• Falsche Auswahl der Anhängerkupplung: Die Verwendung einer Würgekupplung, wenn eine Korbkupplung geeignet ist, oder umgekehrt, kann die effektive Tragfähigkeit drastisch reduzieren und gefährliche Belastungen für die Schlinge und die Last mit sich bringen.
• Schäden durch Lichtbögen: Wenn eine Schlinge eine stromführende Stromquelle berührt, kann der Lichtbogen sofort schmelzen und die Drähte miteinander verschmelzen, wodurch ein extrem spröder Abschnitt entsteht, der ohne Vorwarnung versagt.

Abschnitt 7: Terminierungs- und Endmontagefehler

Die Punkte, an denen das Drahtseil mit seinen Endbeschlägen (z. B. Haken, Ösen, Glieder) verbunden ist, sind kritische Spannungskonzentrationszonen. Ein Versagen kommt hier ebenso häufig vor wie ein Versagen des Seilkörpers.

• Gestauchte/gepresste Fittings: Diese Beschläge werden durch Kaltverformen einer Metallhülse am Seil befestigt. Ein Ausfall kann auftreten, wenn der Stauchvorgang fehlerhaft war (zu wenig oder zu viel gestaucht), wenn die Hülse reißt oder wenn das Seil aufgrund von Verlust der Haltekraft aus der Armatur gezogen wird.
• Mechanischer Spleiß (Faustgriff oder Keilsockel): Diese verwenden einen Keil, um das Seil festzuhalten. Ein Fehler kann auftreten, wenn der Keil falsch installiert ist, wenn das „tote“ Ende des Seils nicht gemäß den Anweisungen des Herstellers gesichert ist oder wenn die Hülse selbst reißt.
• Rissbildung oder Verbiegen von Haken und Gliedern: Beschläge selbst können aufgrund von Überlastung, Verschleiß am Hals oder Sattel oder aufgrund von Ermüdungsrissen versagen. Die Hakenöffnung („Hakenspalt“) kann sich erweitern, was ein kritisches Gefahrenzeichen darstellt.
