Welchen Einfluss haben die Kantenschärfe und der Abhebewinkel auf die Wahl eines Gurtbandschlinge 1T - 12T ?

Einführung: das kritische Zusammenspiel von Kraft, Geometrie und Material

In der komplizierten Welt des Hebens und Anschlagens geht es bei der Auswahl der Ausrüstung nie nur darum, das Gewicht einer Last an die Nennkapazität einer Schlinge anzupassen. Ein derart vereinfachter Ansatz scheint zwar logisch, trägt aber in erster Linie zu katastrophalen Ausfällen, Arbeitsunfällen und kostspieligen Ausfallzeiten bei. Die wahre Kunst und Wissenschaft des sicheren Hebens liegt im Verständnis des komplexen Zusammenspiels zwischen der Eigenfestigkeit der Ausrüstung und den spezifischen, dynamischen Bedingungen des Hebevorgangs selbst. Zu den kritischsten, aber häufig unterschätzten Faktoren gehören die Schärfe der Kanten der zu hebenden Last und der geometrische Winkel, in dem die Schlinge eingesetzt wird. Diese beiden Variablen wirken als stille Multiplikatoren und verringern die nominelle sichere Arbeitslastgrenze (WLL) einer Schlinge drastisch, manchmal auf einen erschreckend kleinen Bruchteil ihres angegebenen Wertes.

Diese Schlingen, die für ihre Stärke, Flexibilität, ihr geringes Gewicht und ihre Fähigkeit, empfindliche Ladungsoberflächen zu schützen, geschätzt werden, sind dennoch sehr anfällig für Schäden durch Abrieb und Schnitte. Ein gründliches Verständnis dieser Grundsätze ist nicht nur eine Empfehlung; Es ist eine absolute Voraussetzung für jeden Monteur, Sicherheitsbeauftragten oder Beschaffungsmanager, der für Hebearbeiten verantwortlich ist. Während Hersteller wie Shanghai TCH Metals & Machinery Co., Ltd. hochwertige Anschlagmittel anbieten, die internationale Standards erfüllen und sogar übertreffen, liegt die letztendliche Verantwortung für deren korrekte Anwendung beim Endbenutzer, sodass dieses Wissen allgemein unerlässlich ist.

Abschnitt 1: Grundprinzipien der Gurtbandschlingen 1T – 12T

Bevor wir uns mit den spezifischen Auswirkungen von Kanten und Winkeln befassen, ist es wichtig, ein fundiertes Verständnis des Produkts selbst zu entwickeln. Eine Gurtschlinge ist ein Stück synthetisches Hochleistungsgewebe, meist Polyester oder Nylon, das in einer mehrlagigen, gewebten Konfiguration hergestellt ist. Der Tragfähigkeitsbereich von 1T bis 12T stellt das vielseitigste und am weitesten verbreitete Segment beim industriellen Heben dar und deckt eine enorme Vielfalt von Anwendungen ab, vom Maschinentransport und Bauwesen bis hin zu Fertigung und Logistik.

Die Nennkapazität oder Arbeitslastgrenze (WLL) einer Schlinge ist keine willkürliche Zahl. Dies ist die maximale Belastung, die unter idealen, kontrollierten Bedingungen bei geradem, vertikalem Zug auf die Schlinge ausgeübt werden kann. Diese Bewertung wird aus einer komplexen Berechnung abgeleitet, die die endgültige Bruchfestigkeit des Gurtbandmaterials und die Anwendung eines strengen Designfaktors, oft 5:1 oder 6:1 für Polyester, umfasst. Dies bedeutet, dass eine für 10 Tonnen ausgelegte Schlinge eine Mindestbruchfestigkeit von 50 oder 60 Tonnen hat. Dieser eingebaute Sicherheitsspielraum berücksichtigt unsichtbare Schäden, Umweltfaktoren und geringfügige dynamische Kräfte, ist jedoch nicht dafür ausgelegt, schwere Fehlanwendungen wie akuten Kantenkontakt oder hohe horizontale Kräfte auszugleichen.

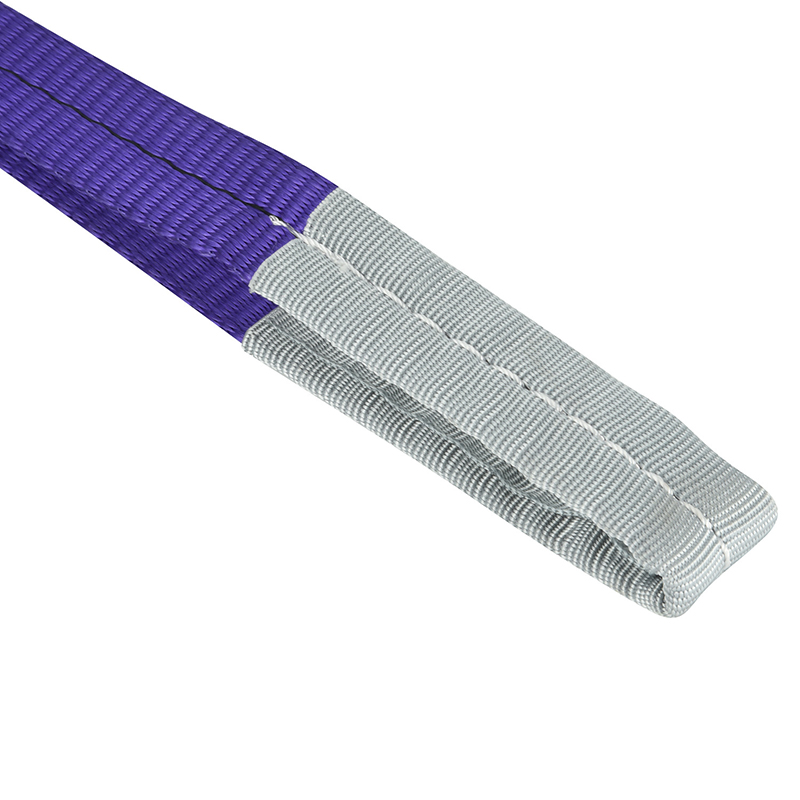

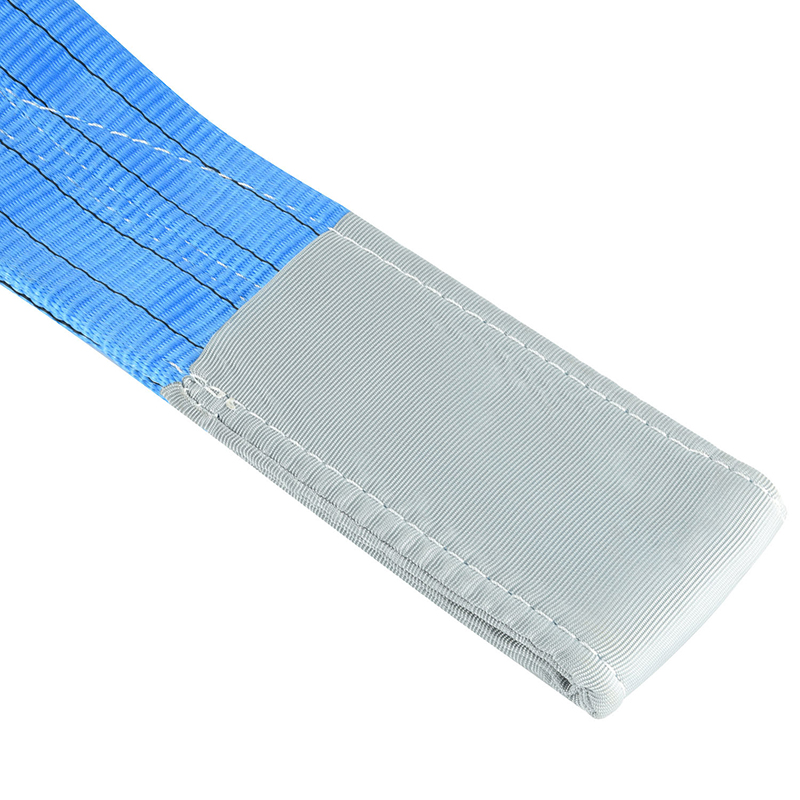

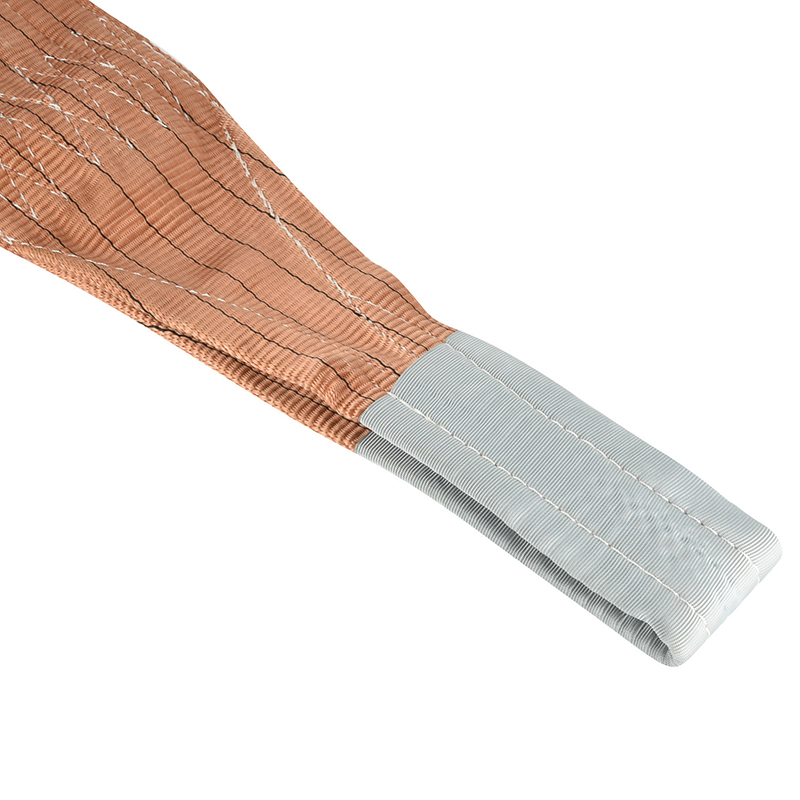

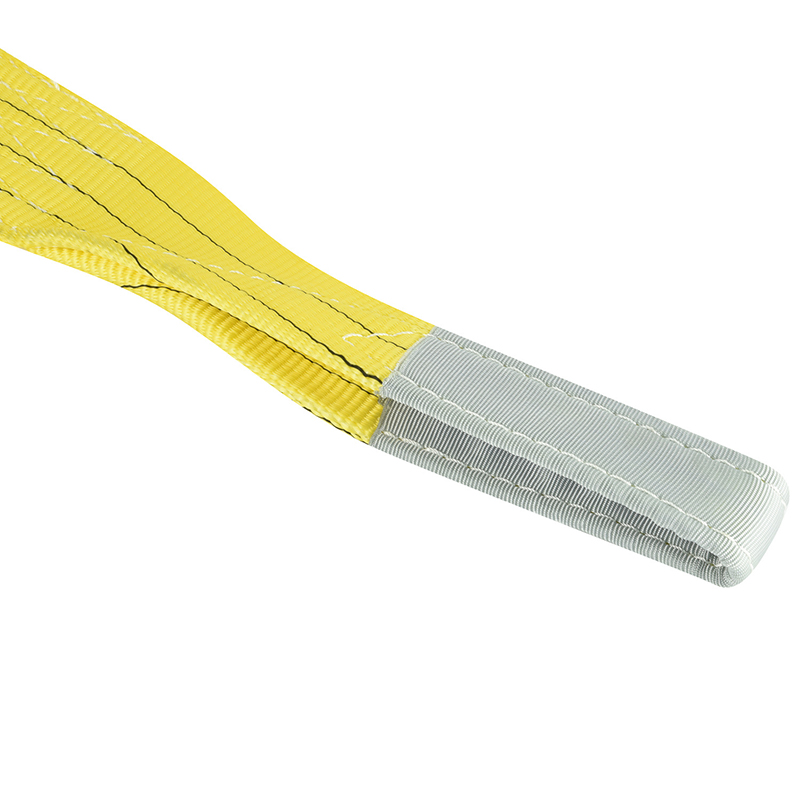

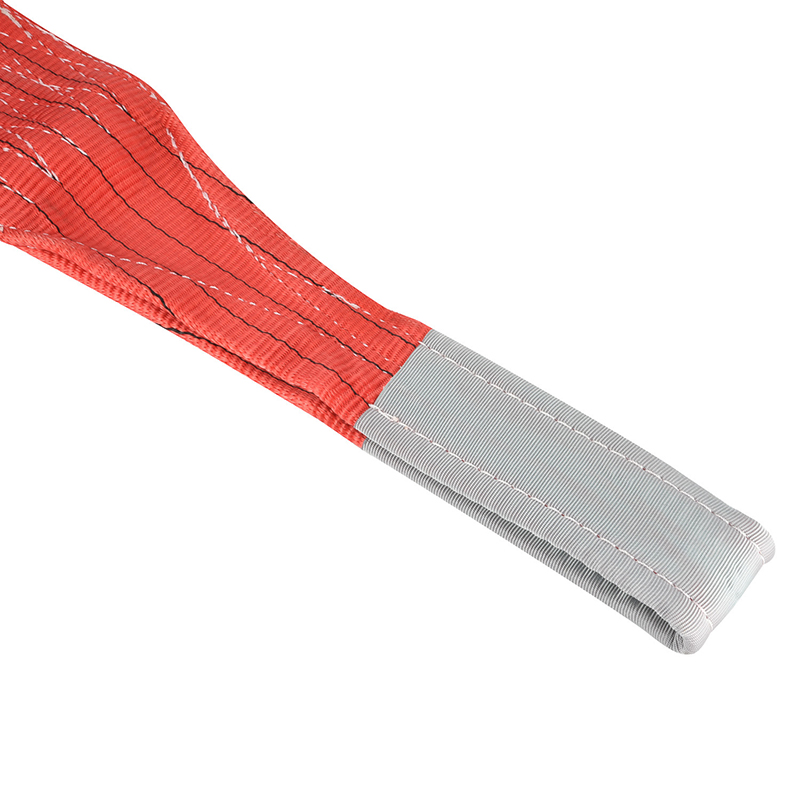

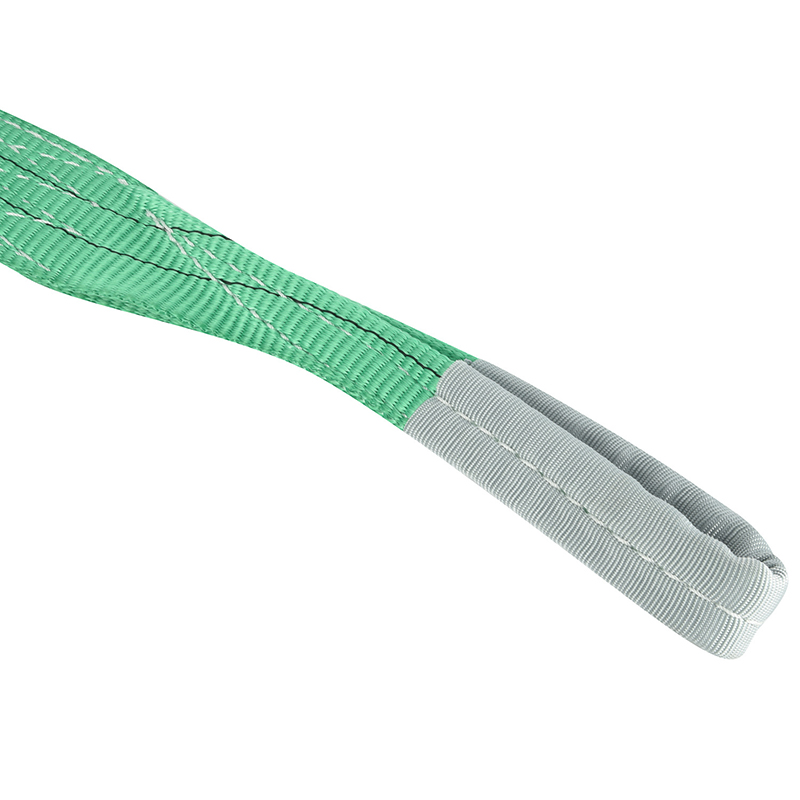

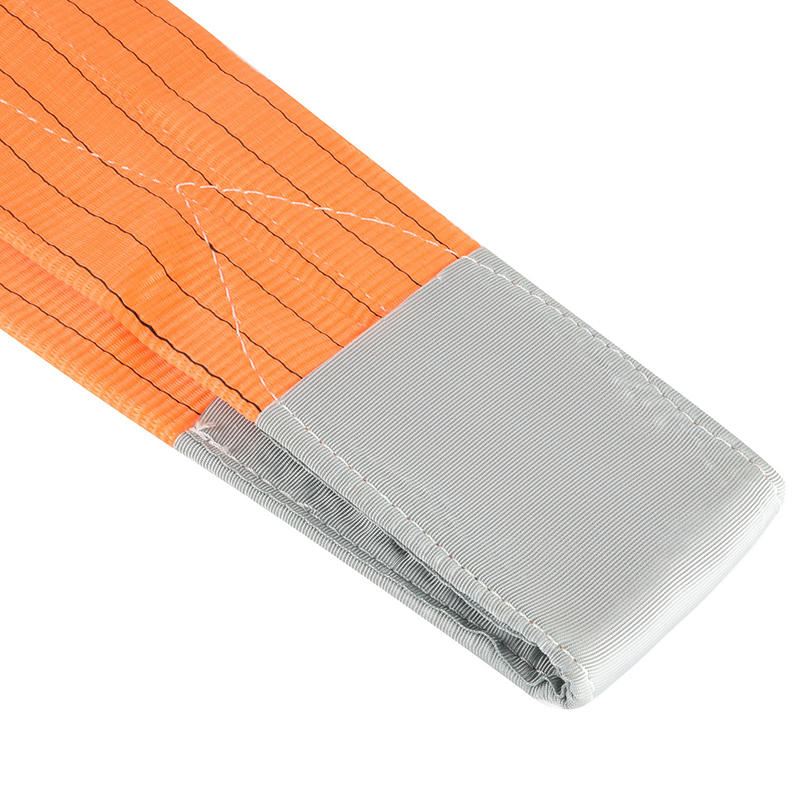

Der Bau eines Gurtbandschlinge 1T - 12T ist auf Leistung ausgelegt. Das Gewebe ist dicht, um ein Hängenbleiben und Eindringen von Partikeln zu verhindern. Die Kanten sind normalerweise versiegelt oder gebunden, um ein Auflösen zu verhindern. Am wichtigsten ist, dass die Tragegurte mit dauerhaft angebrachten Erkennungsmarken ausgestattet sind, die in den meisten Ländern gesetzlich vorgeschrieben sind. Bei diesen Etiketten handelt es sich um die Geburtsurkunde und das Logbuch der Schlinge, die unverzichtbare Informationen enthalten: den Namen des Herstellers, den Herstellercode oder die Lagernummer, die Nennlast für verschiedene Kupplungstypen, die Art des Gurtbandmaterials und die Länge der Schlinge. Das Ignorieren oder Entfernen dieses Etiketts macht die Schlinge unbrauchbar, da ihre Kapazität und Historie unbekannt werden.

Die Vorteile von Hebebändern sind zahlreich. Sie sind wesentlich leichter als ihre Gegenstücke aus Drahtseilen oder Ketten, was die Ermüdung der Arbeiter verringert und die Handhabung und den Einsatz erleichtert. Durch ihre Flexibilität passen sie sich der Form der Ladung an und bieten so hervorragenden Halt und Stabilität. Darüber hinaus sind sie funkenfrei, was sie ideal für den Einsatz in potenziell explosiven Atmosphären macht, und nicht leitend, was ein wichtiges Sicherheitsmerkmal bei Arbeiten in der Nähe von stromführenden Stromquellen darstellt. Was für viele Anwendungen vielleicht am wichtigsten ist, ist, dass ihre weiche Textur verhindert, dass teure lackierte, polierte oder empfindliche Oberflächen beschädigt werden. Dies ist ein Hauptgrund dafür, dass sie in Branchen wie Luft- und Raumfahrt, Feinfertigung und Energie die Schlinge der Wahl sind.

Abschnitt 2: Die verborgene Gefahr – die tiefgreifende Auswirkung der Kantenschärfe

Die Gefahr, die eine scharfe Kante an einer Bandschlinge darstellt, ist eines der schwerwiegendsten und unmittelbarsten Risiken beim Heben. Im Gegensatz zu einer Metallkette, die abgerieben werden kann, aber unter Belastung sehr widerstandsfähig gegen Schnitte ist, sind die einzelnen Fasern eines synthetischen Gewebes anfällig dafür, durchtrennt zu werden. Die Gefahr ist nicht immer offensichtlich; Eine Kante, die sich nur „fest“ anfühlt, kann unter dem immensen Druck einer tonnenschweren Last zu einer messerscharfen Klinge werden.

Das grundlegende Problem besteht darin, dass sich das gesamte Gewicht der Last auf einen extrem kleinen Bereich der Schlinge konzentriert – den Kontaktpunkt mit der Kante. Dadurch erhöht sich der Druck (Kraft pro Flächeneinheit) auf diese spezifischen Fasern dramatisch, übersteigt ihre Zugfestigkeit bei weitem und führt zum Versagen. Dabei handelt es sich um einen Schneidvorgang und nicht um eine Zugüberlastung der gesamten Schlinge. Eine für 6 Tonnen ausgelegte Schlinge kann von einer 2 Tonnen schweren Last sofort durchtrennt werden, wenn diese Last über einer ungeschützten scharfen Kante hängt.

Die Industrie klassifiziert Kanten anhand ihres Schadenspotenzials, einem entscheidenden Schritt bei der Risikobewertung:

• Scharfe Kanten: Dies sind Kanten mit einem sehr kleinen Radius, typischerweise weniger als 1/16 Zoll (1,6 mm). Beispiele hierfür sind unbehandelte Stahlplatten, Gusseisenbeschläge, die Ecken von Struktur-I-Bohnen und frisch geschnittene Rohre. Diese stellen eine extreme und unmittelbare Gefahr für jede Bandschlinge dar niemals direkt kontaktiert werden ohne Schutz.
• Halbrunde Kanten: Diese Kanten haben einen größeren, gleichmäßigeren Radius, z. B. bei dickwandigen Rohren, einigen Arten von Walzstahl oder bearbeiteten Ecken. Sie sind zwar weniger gefährlich als scharfe Kanten, stellen aber dennoch eine erhebliche Abrieb- und Schnittgefahr dar, insbesondere bei schwerer oder dynamischer Belastung. Eine Gefährdungsbeurteilung ist erforderlich.
• Gut abgerundete Kanten: Hierbei handelt es sich um Kanten mit einem großen, glatten Radius, der eine minimale Schnittgefahr darstellt. Beispiele hierfür sind vollständig abgerundete Stoßkanten an Maschinen oder speziell gestaltete Hebepunkte. Während die Abriebfestigkeit immer noch eine Rolle spielt, ist das unmittelbare Schnittrisiko gering.

Um dieser universellen Gefahr entgegenzuwirken, wurde ein System von Kantenschutz ist nicht verhandelbar. Der Zweck des Kantenschutzes besteht darin, ein Material physisch zwischen die scharfe Kante und die Schlinge zu bringen, um dadurch die Last auf einen größeren Bereich der Schlinge zu verteilen und eine Kraftkonzentration zu verhindern. Die Wahl des Protektors ist entscheidend:

• Weiche Eckenschützer: Hierbei handelt es sich häufig um Kunststoff- oder Verbundhülsen, die mit einem halbstarren Material gefüllt sind. Sie eignen sich hervorragend für halbrunde Kanten und zum Schutz der Oberfläche der Ladung. Sie sind leicht und einfach zu handhaben.
• Harte Eckenschützer/starke Verschleißpolster: Diese werden typischerweise aus ultrahochmolekularem Polyethylen (UHMWPE), Aluminium oder gehärtetem Stahl hergestellt. Sie sind speziell für scharfe Kanten und schwere Lasten konzipiert. Sie verfügen über einen tiefen Kanal für die Schlinge und eine harte, glatte Oberfläche, die gegen die Kante gleitet und den Abrieb aufnimmt, anstatt die Schlinge.
• Gurtbandschlinge mit integrierten Verschleißpolstern: Für den häufigen Einsatz mit abrasiven Oberflächen verfügen einige Bandschlingen 1T – 12T über dauerhaft aufgenähte Verschleißpolster an den kritischen Stellen. Dadurch wird der Schutz integriert, die Flexibilität der Hebegurte wird an diesen Stellen jedoch verringert.

Die Auswahl des richtigen Kantenschutzes ist ebenso wichtig wie die Auswahl der Schlinge selbst. Die Tragfähigkeit des Protektors muss mit der Hebebühne kompatibel sein und aus einem Material bestehen, das dem Druck und Abrieb der jeweiligen Kante standhält. Die Verwendung eines weichen Kunststoffschutzes an einer scharfen Stahlkante ist wahrscheinlich wirkungslos und vermittelt ein falsches Sicherheitsgefühl.

Abschnitt 3: Die Geometrie der Kraft – wie der Hubwinkel die Tragfähigkeit der Schlinge bestimmt

Wenn die Kantenschärfe eine lokale Bedrohung darstellt, ist der Hebewinkel eine systemische Gefahr, die sich auf die gesamte Schlingenbaugruppe auswirkt. Der Hebewinkel, definiert als der horizontale Winkel zwischen dem Schlingenbein und der horizontalen Ebene, bestimmt direkt und dramatisch die Spannung, die in jedem Schlingenbein auftritt. Dies ist eine Funktion der grundlegenden Vektormechanik: Wenn der Winkel abnimmt (die Schlinge wird horizontaler), nimmt die Spannung in jedem Bein exponentiell zu.

Diese Beziehung ist so wichtig, dass sie standardisiert und in der Literatur aller seriösen Hebegurthersteller sowie auf den Hebegurtetiketten selbst anhand von Kapazitätsreduzierungsfaktoren dargestellt wird, die häufig in Tabellenform dargestellt werden.

Tabelle: Die Auswirkung des Hebewinkels auf die Beinspannung der Schlinge und die effektive Arbeitslastgrenze.

Diese Tabelle offenbart eine erschreckende Realität. Ein Paar Schlingen, die jeweils für 5 Tonnen in einer vertikalen Anhängerkupplung ausgelegt sind, können bei Verwendung in einem 60-Grad-Winkel nur 87 % ihrer kombinierten vertikalen Tragfähigkeit, also 8,7 Tonnen, sicher heben. Bei einem üblichen, aber flachen 30-Grad-Winkel halbiert sich ihre Kapazität – die beiden Schlingen zusammen können nur 5 Tonnen sicher heben. Bei sehr flachen Winkeln werden die Kräfte wirklich extrem. Bei 5 Grad beträgt die Spannung an jedem Hebebein mehr als das 11-fache des Gewichts der Last selbst. Eine 1-Tonnen-Last würde über 11 Tonnen Zug auf jedes Bein ausüben, wodurch eine Schlinge im Bereich von 1T bis 12T, die für diese Kraft nicht ausgelegt ist, sofort überlastet wird und versagt.

Die durch flache Winkel erzeugte horizontale Kraftkomponente bringt eine weitere große Gefahr mit sich: die Lastkompression. Diese immensen nach innen gerichteten Kräfte können eine Last zerdrücken oder verformen, die nicht dafür ausgelegt ist. Der Versuch, ein Rohrbündel oder ein hohles Maschinengehäuse mit einem flachen Winkel zu ersticken, kann leicht zusammenbrechen oder die Ladung beschädigen, selbst wenn die Schlingen selbst nicht versagen.

Daher sollte das Ziel des Riggers immer darin bestehen, einen möglichst vertikalen Hub zu erreichen, idealerweise in einem Winkel von 60 Grad oder mehr. Dies minimiert die Spannung in den Beinen, maximiert die sichere Hebekapazität der Ausrüstung und stabilisiert die Last durch Reduzierung der horizontalen Quetschkräfte. Auswahl einer längeren Gurtbandschlinge 1T - 12T ist oft der einfachste und effektivste Weg, um einen sichereren, vertikaleren Winkel zu erreichen, ein entscheidender Gesichtspunkt in der Planungsphase eines jeden Aufzugs.

Abschnitt 4: Die Synthese – integrierte Auswahl für reale Anwendungen

Die theoretischen Gefahren von Kanten und Winkeln sind getrennte Konzepte, in der Praxis treten sie jedoch häufig gleichzeitig auf, wodurch ein komplexes Risikoszenario entsteht. Um die richtige Gurtbandschlinge auszuwählen, muss ein kompetenter Rigger oder Ingenieur eine ganzheitliche Bewertung durchführen, die beide Faktoren berücksichtigt. Der Prozess ist nicht sequentiell, sondern integriert.

Der erste Schritt ist immer Belastungsbeurteilung . Dabei werden das Gesamtgewicht der Last, ihr Schwerpunkt und die Anzahl der Beine ermittelt, die zum stabilen Heben erforderlich sind. Sobald das Gewicht und eine vorläufige Schlingenkonfiguration bekannt sind, muss der Rigger alle potenziellen Kontaktpunkte zwischen der Schlinge und der Last identifizieren. Jeder Punkt muss sorgfältig geprüft und nach seiner Kantenschärfe klassifiziert werden.

Der nächste Schritt ist der kritischste: Kapazitätsreduzierung . Der Rigger muss vom Worst-Case-Szenario ausgehen. Basierend auf dem geplanten Hebewinkel wird zunächst die effektive Tragfähigkeit des Hebegurts mithilfe des entsprechenden Faktors aus der Winkeltabelle herabgesetzt. Beispielsweise hat eine 6-Tonnen-Schlinge, die in einem 45-Grad-Winkel verwendet wird, jetzt eine effektive WLL von etwa 4,25 Tonnen (6 Tonnen * 0,71). Zweitens: Wenn eine scharfe Kante vorhanden ist und der gewählte Kantenschutz über einen eigenen Reduktionsfaktor verfügt (was häufig der Fall ist und vom Hersteller angegeben wird), muss dieser ebenfalls angewendet werden. Die endgültige, nutzbare Tragfähigkeit des Hebegurts für diesen spezifischen Hebevorgang ist der niedrigste aus diesem Prozess abgeleitete Wert.

Stellen Sie sich dieses praktische Szenario vor: Ein Rigger muss eine 7 Tonnen schwere CNC-Maschine mit integrierten, ungerundeten Hebeösen heben. Für den Lift ist eine zweibeinige Korbkupplung mit einem geschätzten Winkel von 50 Grad erforderlich. Die Laschen sind zwar nicht messerscharf, haben aber halbrunde Kanten.

• Sling-Auswahl: Zwei 5-Tonnen-Gurtbandschlingen.
• Schritt 1 – Winkelreduzierung: Ein 50-Grad-Winkel entspricht in etwa einem Wirkungsgrad von 80 %. Die effektive Tragfähigkeit pro Schlinge beträgt jetzt 4 Tonnen (5 Tonnen * 0,80). Die kombinierte Kapazität für zwei Schlingen beträgt 8 Tonnen und liegt damit über der 7-Tonnen-Last. Das scheint akzeptabel.
• Schritt 2 – Kantenbewertung: Die halbrunden Kanten erfordern einen harten Eckenschutz. Aus der Dokumentation des Protektors geht hervor, dass er bei Verwendung an solchen Kanten einen Wirkungsgrad von 75 % aufweist.
• Schritt 3 – Endgültige Berechnung: Die endgültige, nutzbare Kapazität pro Schlingenbein beträgt geringer des winkelreduzierten Werts oder des protektorreduzierten Werts. 4 Tonnen (vom Winkel) gegenüber 3,75 Tonnen (5 Tonnen * 0,75 vom Protektor). Es gilt die Beschränkung des Protektors. Die kombinierte sichere Arbeitskapazität beträgt jetzt 7,5 Tonnen (2 Beine * 3,75 Tonnen).
• Fazit: Der Lift ist machbar, arbeitet aber mit 93 % der endgültigen Nennkapazität der Hebevorrichtung (7 Tonnen / 7,5 Tonnen = 0,93). Der Rigger muss sicherstellen, dass der Winkel nicht unter 50 Grad sinkt und dass die Protektoren richtig positioniert sind. Ein konservativerer Ansatz wäre die Verwendung von 6-Tonnen-Schlingen für diesen Hebevorgang, die einen größeren Sicherheitsspielraum bieten würden.

Dieses Beispiel zeigt, dass das Vorhandensein einer Kante oft zum entscheidenden Faktor bei der Auswahl einer Schlinge wird und die Verwendung einer schwereren Schlinge erzwingt Gurtbandschlinge 1T - 12T als das Ladungsgewicht allein vermuten lässt. Der integrierte Auswahlprozess ist eine kontinuierliche Feedbackschleife: Wenn die ursprüngliche Wahl des Hebegurts keine ausreichende reduzierte Tragfähigkeit bietet, besteht die Lösung darin, einen Hebegurt mit einer höheren anfänglichen Tragfähigkeit auszuwählen, den Kantenschutz zu verbessern oder, was am effektivsten ist, die Anschlaggeometrie zu ändern, um einen größeren vertikalen Winkel zu erreichen, indem längere Schlingen verwendet oder die Hebepunkte angepasst werden.

Abschnitt 5: Über die Auswahl hinaus – Inspektion, Wartung und Lagerung

Das Richtige auswählen Gurtbandschlinge 1T - 12T denn der Job ist nur der erste Teil seines Lebenszyklus. Seine dauerhafte Zuverlässigkeit und Sicherheit werden durch strenge Inspektionen, ordnungsgemäße Wartung und ordnungsgemäße Lagerung gewährleistet. Eine beschädigte Schlinge ist unabhängig von ihrer ursprünglichen Einstufung oder der Sorgfalt bei der Auswahl nicht mehr für ihren Zweck geeignet.

Die Inspektion wird in drei formale Typen unterteilt:

1. Erstinspektion: Bevor eine neue oder reparierte Schlinge in Betrieb genommen wird, muss sie von einer zuständigen Behörde überprüft werden, um sicherzustellen, dass sie den Bestellspezifikationen entspricht und keine Herstellungsfehler aufweist.
2. Häufige Inspektion: Hierbei handelt es sich um eine visuelle Beurteilung durch den Benutzer vor jedem Gebrauch . Es handelt sich um eine schnelle, aber gründliche Prüfung auf offensichtliche Schäden, Verschmutzungen oder Abnutzung.
3. Regelmäßige Inspektion: Hierbei handelt es sich um eine detailliertere Inspektion, die in regelmäßigen Abständen, typischerweise vierteljährlich oder jährlich, basierend auf der Häufigkeit der Nutzung, dem Schweregrad der Wartung und den Industriestandards durchgeführt wird. Sie muss von einem benannten und geschulten Prüfer durchgeführt werden, der die Ergebnisse dokumentiert.

Der Prüfer muss geschult werden, um die spezifischen Schadensarten zu erkennen, die an Hebebändern auftreten können:

• Gebrauchsspuren: Deutliche Abnutzung der Oberflächenfasern, die oft ein unscharfes Erscheinungsbild erzeugt. Die Tiefe und Fläche des Abriebs sind entscheidende Faktoren.
• Schnitte, Tränen und Haken: Alle gebrochenen Fäden im Gurtband oder an der gefalteten Kante. Dies ist oft ein Grund für eine sofortige Entfernung.
• Chemischer Schaden: Anzeichen einer chemischen Einwirkung, wie z. B. Verfärbung, spröde oder steife Abschnitte oder ein klebriges Gefühl. Verschiedene Chemikalien wirken sich unterschiedlich auf Polyester und Nylon aus.
• Hitze- oder Schmelzschaden: Harte, glasierte oder geschmolzene Stellen, an denen die Fasern miteinander verschmolzen sind. Für synthetische Schlingen gelten bestimmte maximale Betriebstemperaturgrenzen.
• Defekte oder abgenutzte Nähte: Das Versagen der tragenden Nähte, insbesondere an den Ösenspleißen oder Abschlüssen.
• Knoten: Knoten dürfen niemals ineinander geknüpft werden Gurtbandschlinge 1T - 12T . Sie erzeugen starke Spannungskonzentrationen, die die Bruchfestigkeit um über 50 % reduzieren können.
• Fehlender oder unleserlicher Tag: Eine Schlinge ohne lesbares, werkseitig angebrachtes Etikett muss sofort außer Betrieb genommen werden.

Zur ordnungsgemäßen Wartung gehört es, die Tragetücher nur mit milder Seife und Wasser zu reinigen und sie gründlich und fern von direkten Wärmequellen trocknen zu lassen. Sie sollten an einem kühlen, trockenen und dunklen Ort gelagert, auf Gestellen aufgehängt oder flach ausgelegt werden, niemals zerknittert in einem Behälter, wo sie durch UV-Einstrahlung, Feuchtigkeit oder Schädlinge kaum sichtbare Schäden entwickeln können.
