日本語Die Grundlagen von DIN-Standard-Drahtseilen verstehen
Ingenieure, die Rigging-Hardware für in Europa hergestellte Geräte oder für internationale Projekte, die sich auf deutsche Normen beziehen, spezifizieren, stoßen schnell auf den Begriff Drahtseil nach DIN-Norm . Der Ausdruck bezieht sich auf Stahldrahtseile, die nach Maß-, Konstruktions- und Festigkeitsanforderungen hergestellt werden, die vom Deutschen Institut für Normung, dem deutschen Normungsgremium, veröffentlicht wurden. Diese Anforderungen definieren alles von der Anzahl der Drähte in jeder Litze bis hin zur zulässigen Toleranz für den Seildurchmesser und bieten Käufern eine gemeinsame Sprache beim Vergleich von Produkten verschiedener Hersteller.
Da die Normen die Konstruktion und nicht die Marke beschreiben, kann ein DIN-bezogenes Seil anhand messbarer Kriterien bewertet werden: Schlagart, Kernmaterial, Nenndurchmesser, Mindestbruchkraft und Oberflächenbeschaffenheit. Dies macht die Beschaffung vorhersehbarer, insbesondere bei Projekten, die den Prüfbehörden in mehreren Ländern gleichzeitig gerecht werden müssen.
Wie DIN-Normnummern Drahtseilfamilien organisieren
Lesen des Nummerierungssystems
Jede DIN-Nummer identifiziert eine bestimmte Seilfamilie. Der erste Teil einer Bezeichnung spiegelt typischerweise den Geltungsbereich der Norm wider, während die späteren Ziffern der Aderzahl und der Drahtzahl pro Ader entsprechen. Das Verständnis dieses Musters hilft Käufern, schnell von einer Zeichnungsbeschreibung zu einem Seil zu gelangen, das wie vorgesehen funktioniert.
Gemeinsame Standards im täglichen Gebrauch
- DIN 3052 umfasst einlitzige Seile mit einer einfachen, steifen Konstruktion, die sich für Abspannungen und feste Takelagen eignet.
- DIN 3053 beschreibt 1x19-Seile, die knickfest sind und häufig für Steuerungen und Sicherheitskabel verwendet werden.
- DIN 3055 Deckt 6-litzige Seile mit 7 Drähten pro Strang ab und bietet gute Flexibilität für allgemeines Heben.
- DIN 3060 beschreibt 6x19-Konstruktionen, die Arbeitstierfamilie für Kräne, Hebezeuge und Winden.

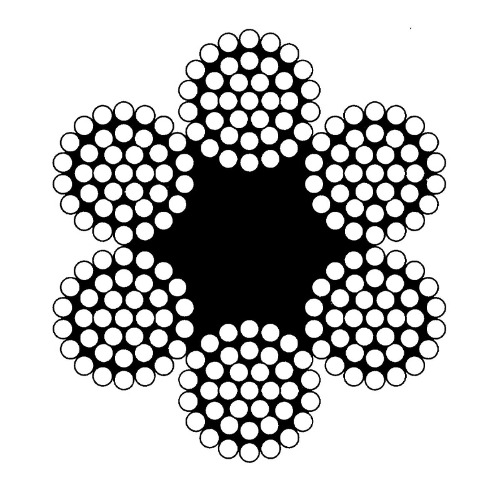

- DIN 3064 deckt 6x36-Seile ab, die eine höhere Flexibilität und Ermüdungsfestigkeit bei Seilscheiben mit bescheidenem Durchmesser bieten.
Kernstärken, die bei technischen Spezifikationen von Bedeutung sind
Die Spezifikation von Drahtseilen nach DIN-Norm bringt mehrere praktische Vorteile mit sich. Dimensionskonsistenz bedeutet, dass Endstücke, Seilscheiben und Trommelnuten, die für eine Charge entwickelt wurden, die nächste ohne Änderung akzeptieren. Festigkeitswerte werden aus getesteten Mindestbruchkräften abgeleitet, sodass ein Sicherheitsfaktor anhand veröffentlichter Daten berechnet und nicht geschätzt werden kann.
Verzinkte Oberflächen verlängern die Lebensdauer in feuchter, küstennaher oder industrieller Atmosphäre. Eine Zinkbeschichtung schützt den Stahl sowohl durch die Bildung einer physikalischen Barriere als auch dadurch, dass sie sich selbst opfert, wenn die Oberfläche zerkratzt wird, weshalb die Beschichtungsklasse ein aussagekräftiger Auswahlparameter ist.
Haupttypen von DIN-Standard-Drahtseilen und ihre typischen Verwendungszwecke
Die Auswahl an verfügbaren Bauten ist groß, die meisten Projekte können jedoch von einer Handvoll Familien betreut werden. Die folgende Tabelle fasst die am häufigsten angegebenen Optionen und die jeweilige Kernfüllungsauswahl zusammen.
| Standard | Bau | Kerntyp | Typischer Durchmesserbereich | Primäre Verwendung |
|---|---|---|---|---|
| DIN 3052 | 1x7 | Einzelstrang | 1 bis 8 mm | Abspannung und feste Takelage |
| DIN 3053 | 1x19 | Einzelstrang | 1 bis 6 mm | Bedienelemente und Sicherheitskabel |
| DIN 3055 | 6x7 | Faserkern | 4 bis 30 mm | Allgemeines Heben und Transportieren |
| DIN 3060 | 6x19 | Glasfaser oder IWRC | 6 bis 60 mm | Kräne, Hebezeuge, Winden |
| DIN 3064 | 6x36 | Glasfaser oder IWRC | 8 bis 60 mm | Flexibles Heben auf kleinen Seilrollen |
Einzelstrangkonstruktionen
Einlitzige Seile bestehen aus Drähten, die einlagig um einen zentralen Draht gelegt sind. Sie sind steif, widerstehen Dehnungen und halten statischen Belastungen gut stand, was ihre Verwendung in Abspannleinen und Verankerungsanwendungen erklärt, bei denen keine Flexibilität erforderlich ist.
Sechssträngige Konstruktionen
Sechslitzige Seile wickeln sechs Litzen um einen Kern, und die Anzahl der Drähte pro Litze bestimmt das Gleichgewicht zwischen Flexibilität und Abriebfestigkeit. Weniger, dickere Drähte pro Litze widerstehen dem Abrieb besser, während sich mehr, feinere Drähte leichter um die Seilscheiben biegen lassen.
Achtsträngige Konstruktionen
Achtsträngige Konstruktionen sind in der allgemeinen Takelage weniger verbreitet, kommen aber bei speziellen Anwendungen vor, bei denen Drehmomentausgleich und eine glatte Außenfläche wichtig sind. Sie erfordern einen sorgfältigen Endabschluss, um ihre Geometrie beizubehalten.
Oberflächenbeschaffenheit
- Verzinkt : die Standardwahl für den Außen-, Schiffs- und Baubereich.
- Hell (unverzinkt) : Wird dort verwendet, wo das Seil geschmiert oder im Innenbereich aufbewahrt wird.
- PVC- oder PE-beschichtet : Wird ausgewählt, um das Seil vor Abrieb zu schützen, den Halt auf Trommeln zu verbessern oder um Lärm und Korrosion in sensiblen Umgebungen zu reduzieren.
Technische Parameter, die die Auswahl beeinflussen
Bei der Auswahl eines Seils geht es darum, die Konstruktion an den Einsatz anzupassen. Ingenieure arbeiten in der Regel vier Parameter durch, bevor sie sich auf eine Spezifikation festlegen.
Kernmaterial: Faserkern versus Stahlkern
Ein Faserkern bietet Flexibilität und Schmiermittelspeicherung, wodurch es für die meisten allgemeinen Hebevorgänge geeignet ist. Ein Stahlkern, oft IWRC genannt, erhöht die Druckfestigkeit und trägt höhere Lasten, weshalb er für schwere Kranarbeiten und Umgebungen mit hohen Temperaturen bevorzugt wird.
Zugfestigkeitsklassen
Die Seilfestigkeit wird als Grad der Drahtzugfestigkeit ausgedrückt. Höhere Qualitäten ermöglichen einen kleineren Durchmesser bei gleicher Bruchkraft, was Gewicht und Platz spart, obwohl sie möglicherweise weniger tolerant gegenüber Biegeermüdung und Stoßbelastung sind.
Durchmessertoleranz und Beschichtungsklasse
Der Nenndurchmesser wird immer innerhalb einer zulässigen Toleranz gemessen, und diese Toleranz beeinflusst, wie gut das Seil in den Scheibenrillen sitzt. Die Beschichtungsklasse beschreibt die pro Quadratmeter aufgetragene Zinkmasse. Eine stärkere Beschichtung bietet einen längeren Schutz in aggressiven Atmosphären.
Bruchlast und Arbeitslastgrenze
Die Mindestbruchkraft ist die Festigkeit, die das Seil bei einer Prüfung erfüllen muss. Die Arbeitslastgrenze wird ermittelt, indem dieser Wert durch den für die Anwendung und die geltenden Vorschriften erforderlichen Konstruktionsfaktor dividiert wird. Die Bruchkraft als Arbeitswert zu verwenden, ist ein häufiger und gefährlicher Fehler.
Wo DIN-Standard-Drahtseile am besten funktionieren
Die gleiche Seilfamilie kann in ganz unterschiedlichen Branchen eingesetzt werden, doch jede Umgebung stellt ihre eigenen Anforderungen an das Produkt.
Heben von Bau- und Turmdrehkranen
Kranseile müssen beim Tragen schwerer Lasten wiederholtes Biegen über Seilscheiben aushalten. Üblicherweise werden sechssträngige 6x19- und 6x36-Konstruktionen gewählt, wobei die regelmäßigen Inspektionspläne an die Betriebsstunden und den beobachteten Verschleiß gebunden sind.
Schiffs- und Offshore-Rigging
Salzwasser beschleunigt die Korrosion, daher sind verzinkte oder speziell beschichtete Seile Standard. Schiffszurrungen, Festmacher und Decksausrüstung profitieren alle von Seilen, die auch nach längerer Einwirkung von Spritzwasser und Feuchtigkeit ihre Festigkeit behalten.
Bergbau und Schwerindustrie
Beim Transport und Heben in Bergwerken sind Seile Abrieb, Stößen und Staub ausgesetzt. Seile mit schwereren Außendrähten und Stahleinlagen halten unter diesen Bedingungen tendenziell länger.
Allgemeine Rigging- und Sicherheitssysteme
Abspannseile, Absturzsicherungsleinen und Sicherheitskabel werden häufig in Einzellitzen- oder 1x19-Konstruktionen ausgeführt, da ihre Steifigkeit und vorhersehbare Dehnung die Installation und das Spannen vereinfachen.
- Definieren Sie die maximale statische und dynamische Belastung des Seils.
- Identifizieren Sie die Umgebung, einschließlich Temperatur, Feuchtigkeit und chemischer Belastung.
- Wählen Sie die Konstruktion und Oberflächenbeschaffenheit, die diesen Bedingungen entsprechen.
- Bestätigen Sie den Designfaktor und das Inspektionsintervall anhand der geltenden Vorschriften.
Auswahl und Beschaffung von DIN-Standard-Drahtseilen von Lieferanten
Ein zuverlässiger Beschaffungsprozess beginnt mit einer vollständigen Spezifikation. Käufer, die die Standardanzahl, Konstruktion, Nenndurchmesser, Oberflächenbehandlung und Menge mit ihrem Lieferanten teilen, erhalten in der Regel schneller genaue Angebote und vermeiden Ersatzprodukte, die die Sicherheit beeinträchtigen können.
Dokumentation auf Anfrage
Werksprüfzertifikate bestätigen die chemische Zusammensetzung und die mechanischen Eigenschaften des Drahtes. Maßberichte und Verzinkungszertifikate bieten zusätzliche Sicherheit, dass das Seil seiner angegebenen Klasse entspricht.
Faktoren, die Durchlaufzeit und Kosten beeinflussen
Durchmesser, Länge, Beschichtungsart und Bestellmenge haben Einfluss auf die Produktionsplanung. Sonderlängen mit Abschlüssen erfordern in der Regel zusätzliche Bearbeitung, sodass klare Anforderungen zu Beginn eines Projekts Verzögerungen reduzieren.
Sind Sie bereit, Ihr Seil zu spezifizieren? Senden Sie Ihre Standardanzahl, Konstruktion, Durchmesser, Oberflächenbeschaffenheit und Menge an unser Team und fordern Sie ein auf Ihr Projekt zugeschnittenes Angebot an.
Fordern Sie ein Angebot anHäufig gestellte Fragen zu DIN-Standard-Drahtseilen
F1: Was ist der Unterschied zwischen DIN- und EN-Drahtseilnormen?
Bei DIN-Bezeichnungen handelt es sich um die ursprünglichen deutschen Normen, bei EN-Normen handelt es sich um europäisch harmonisierte Versionen, die diese häufig ersetzen. Abmessungen und Festigkeitswerte stimmen im Allgemeinen überein, Käufer sollten jedoch bestätigen, auf welche Edition sich ein Projekt bezieht.
F2: Können DIN-Standard-Drahtseile verzinkt oder beschichtet geliefert werden?
Ja. Verzinkte, glänzende und PVC- oder PE-beschichtete Oberflächen sind üblich und die richtige Wahl hängt vom Korrosionsrisiko und den Handhabungsanforderungen der Anwendung ab.
F3: Welche Faktoren beeinflussen den Preis von DIN-Standard-Drahtseilen?
Bauart, Nenndurchmesser, Kernmaterial, Verzinkungsklasse, Bestellmenge und erforderliche Zertifikate haben Einfluss auf die Kosten. Durch die Bereitstellung vollständiger Spezifikationen können Lieferanten präzise Angebote abgeben.
F4: Ist ein 6x19 mit einem IWRC-Kern für schweres Heben geeignet?
Eine 6x19-Konstruktion mit einem unabhängigen Drahtseilkern wird häufig für das Heben schwerer Lasten verwendet, da der Stahlkern die Druckfestigkeit und Tragfähigkeit erhöht, was sie zu einer häufigen Wahl für anspruchsvolle Einsätze macht.
F5: Welche Dokumente sollten bei einer Seilbestellung angefordert werden?
Käufer fordern häufig Werksprüfzertifikate, Maßkontrollberichte und Verzinkungszertifikate an. Diese Dokumente unterstützen die Rückverfolgbarkeit und tragen zur Erfüllung der Projektinspektionsanforderungen bei.
Verlängerung der Lebensdauer von verzinkten Drahtseilen
Selbst das beste Seil wird ohne die richtige Pflege kaputt gehen. Eine regelmäßige Sichtprüfung auf gebrochene Drähte, Abflachungen, Korrosion und Knicke ist die erste Verteidigungsmaßnahme. Eine auf die Umgebung abgestimmte Schmierung verringert die innere Reibung und verlangsamt die Korrosion. Durch die Lagerung des Seils in freier Luft an einem trockenen Ort werden frühzeitige Schäden verhindert. Der zuverlässigste Weg, einen sicheren Betrieb aufrechtzuerhalten, ist der Austausch von Seilen nach einem auf Inspektionsergebnissen basierenden Zeitplan, anstatt auf einen Ausfall zu warten.
